Het contragewicht in de Rolling Road Testbench

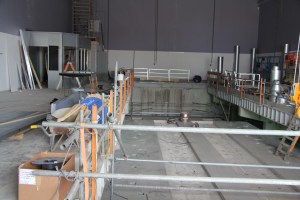

IMG_9530Aangezien de Testbench straks voertuigen moet kunnen testen die het gewicht van 50 ton kunnen overschrijden, is er om de reactie krachten tijdens het beproeven op te nemen, een contragewicht voorzien van ca 750 (!) ton.

Rekening houdend met een totaalgewicht van testmachine en plateau van rond de 200 ton betekent dit dat de gehele opstelling met totaal 32 veerpotten met een draagvermogen van totaal 900 ton omhoog wordt gehouden.

Het aanmaken van het IMG_9547contragewicht is de afgelopen maand in de “put”zelf gerealiseerd. Het aanbrengen van de veerpotten enkele dagen erna.

deze veerelementen zijn in drie groepen in te delen (rood, groen en blauw), al naar gelang de positie onder het plateau.

de veerpotten zelf bestaan eigenlijk uit twee compartimenten, ieder met een eigen veerkarakteristiek (1,3 Hz voor het bovenste deel en 0,8 Hz voor beide compartimenten)

IMG_9533Tegelijkertijd wordt ook de controlekamer zichtbaar. deze ruimte wordt voorzien van uitgebreide geluidsisolatie teneinde een reductie van meerdan 35 dB te bereiken. meer fotoos op FLICKR



Categorieën:Automotive Shared Facilities
